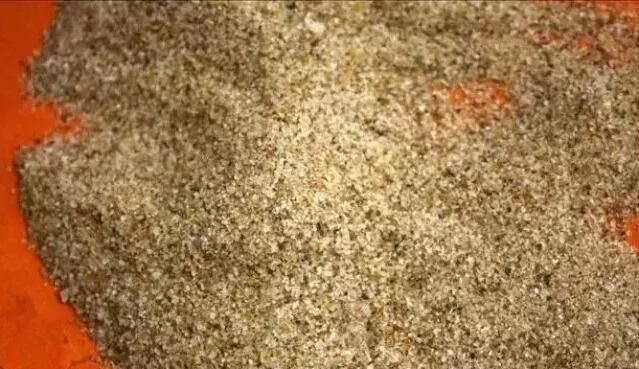

海砂對(duì)于鋼筋混凝土結(jié)構(gòu)的耐久性能，確實(shí)有著嚴(yán)重的影響，罪魁禍?zhǔn)拙褪呛Ｉ袄锏拇罅柯入x子。海砂并不是不能使用，但一定要嚴(yán)格控制其氯離子的含量，只有氯離子含量滿(mǎn)足要求的海砂才能使用。那為什么鋼筋混凝土結(jié)構(gòu)對(duì)氯離子如此敏感呢？

鋼筋和混凝土是材料界著名的一對(duì)好基友。兩者不僅在力學(xué)性能上珠聯(lián)璧合，在耐久性能上也是天作地設(shè)。眾所周知，鋼筋在水和氧氣的作用下容易生銹，而包裹在鋼筋周?chē)幕炷燎∏∑鸬搅吮Ｗo(hù)鋼筋免遭銹蝕的作用。制作混凝土所用的水泥，其熟料的主要成分是硅酸三鈣、硅酸二鈣、鋁酸三鈣和鐵鋁酸四鈣。經(jīng)過(guò)水化反應(yīng)后，制成的混凝土的孔隙中充滿(mǎn)了氫氧化鈣的飽和溶液，其堿性相當(dāng)強(qiáng)，實(shí)際pH值在13左右。如此強(qiáng)的堿性環(huán)境中，鋼筋表面被氧化，形成了一層很薄但很致密的水化三氧化二鐵的保護(hù)膜。這層保護(hù)膜被叫做鈍化膜，它隔絕了鋼筋與外界環(huán)境，使得鋼筋無(wú)法接觸到水和氧氣，不容易再發(fā)生氧化銹蝕，起到了保護(hù)鋼筋的作用。

所謂“沒(méi)有拆不散的基友，只有不努力的小三”，砂石中摻雜的氯離子就是鋼筋與混凝土這對(duì)基友的小三。因?yàn)槁入x子的活性很強(qiáng)，如果其濃度大到一定程度，那么就可以滲透過(guò)這層鈍化膜，與鋼筋發(fā)生反應(yīng)，形成易溶的氯化亞鐵，也就是游離的亞鐵離子和氯離子。三氧化二鐵的鈍化膜失去了依附的內(nèi)層金屬，也隨之溶解，鈍化膜被破壞。

一旦鈍化膜被破壞，鋼筋完全暴露，電化學(xué)腐蝕就開(kāi)始了。鐵與水和氧氣發(fā)生電化學(xué)反應(yīng)，生成氫氧化亞鐵。如果氧氣不太充足，氫氧化亞鐵被最終氧化為四氧化三鐵（黑銹）。如果氧氣充足，氫氧化亞鐵被氧化為氫氧化鐵，繼而脫水成為疏松多孔的三氧化二鐵（紅銹）。

我們?cè)倏匆幌抡麄€(gè)過(guò)程，最后氯離子去哪里了呢？還是游離的氯離子，沒(méi)有變成其它化合物。總的來(lái)看，氯離子起到了類(lèi)似催化劑的作用。因此，整個(gè)銹蝕過(guò)程一旦開(kāi)始就不會(huì)停止，在氯離子的不斷作用下，鋼筋被持續(xù)銹蝕。其帶來(lái)的負(fù)面作用是多方面的：

?其一，鋼筋越來(lái)越細(xì)，力學(xué)性能持續(xù)下降，屈服強(qiáng)度和延伸率都顯著下降；

?其二，鋼筋生銹后體積膨脹，會(huì)把周?chē)幕炷撩涢_(kāi)，產(chǎn)生裂縫，嚴(yán)重的甚至?xí)?dǎo)致表面的混凝土脫落；

?其三，帶肋鋼筋要依靠鋼筋表面的月牙形肋與混凝土錨固在一起，就像螺絲釘上的螺紋一樣，不容易脫落，一旦鋼筋銹蝕，月牙形螺紋被腐蝕破壞，帶肋鋼筋變成了光滑圓柱形，錨固性能大幅降低。

鑒于這些嚴(yán)重后果，必須要嚴(yán)格控制混凝土中氯離子的含量。《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》第3.5.3條規(guī)定了設(shè)計(jì)使用期限為50年的混凝土結(jié)構(gòu)在不同環(huán)境類(lèi)別下的允許最大氯離子含量，一類(lèi)環(huán)境為0.30%，二a類(lèi)為0.20%，二b和三a為0.15%，三b類(lèi)為0.10%，預(yù)應(yīng)力混凝土為0.06%。第3.5.5條規(guī)定了設(shè)計(jì)使用期限為100年的混凝土結(jié)構(gòu)在一類(lèi)環(huán)境下允許最大氯離子含量為0.06%。對(duì)耐久性有更高要求的結(jié)構(gòu)，還需要根據(jù)其它相關(guān)規(guī)范來(lái)確定。

而海砂由于其來(lái)自海洋環(huán)境，含有大量的氯離子，必須要滿(mǎn)足嚴(yán)格的含量要求。《普通混凝土用砂石質(zhì)量標(biāo)準(zhǔn)及檢驗(yàn)方法》第3.1.10條規(guī)定，“對(duì)于鋼筋混凝土用砂，其氯離子含量不應(yīng)大于0.06%（以干砂的質(zhì)量百分率計(jì)）”。

除了海砂之外，氯離子還有很多其它來(lái)源途徑。

?其一是北方冬天常用的除冰鹽。由于保護(hù)意識(shí)不強(qiáng)，管理不善，很多地區(qū)大量的使用含氯離子的除冰鹽，導(dǎo)致很多公路混凝土結(jié)構(gòu)腐蝕嚴(yán)重，有些甚至不得不拆除重建。

?其二是常年接觸海洋環(huán)境的鋼筋混凝土結(jié)構(gòu)，比如港口碼頭、跨海大橋、防洪堤壩等等，不可避免的要接觸到海洋中的大量氯離子。

?其三是某些化工廠(chǎng)的混凝土結(jié)構(gòu)，其環(huán)境中也有大量的氯離子。

?其四是內(nèi)陸某些嚴(yán)重鹽堿地區(qū)，建筑物的基礎(chǔ)也處在大量氯離子的環(huán)境中。

對(duì)于這些不得不接觸氯離子的混凝土結(jié)構(gòu)，有哪些有效的保護(hù)措施呢？

?其一是增大鋼筋外側(cè)混凝土的厚度，不讓氯離子那么輕易的就能滲透到鋼筋表面。

?其二是在混凝土中采用阻銹劑，即使氯離子將鈍化層破壞，阻銹劑仍然能阻止鋼筋的電化學(xué)銹蝕。早期常用的阻銹劑主要是亞硝酸鹽或者鉻酸鹽，但其毒性很強(qiáng)，發(fā)生過(guò)多次工地食堂誤用亞硝酸鹽導(dǎo)致集體中毒的事故。現(xiàn)在出現(xiàn)了很多新型無(wú)毒害的阻銹劑，包括可以直接噴涂在混凝土表面的阻銹劑。

?其三是加強(qiáng)對(duì)鋼筋的保護(hù)。比如采用環(huán)氧樹(shù)脂涂層鋼筋，鋼筋表面的環(huán)氧樹(shù)脂涂層代替了天然形成的鈍化層，氯離子無(wú)法穿透環(huán)氧樹(shù)脂涂層，鋼筋帶上了樹(shù)脂套套，氯離子就無(wú)可奈何了。

?其四，可以采用不銹鋼鋼筋，氯離子你們放馬過(guò)來(lái)吧，老衲已經(jīng)練成了少林神功之金剛不壞體。

如果真的是采用了含有大量氯離子的海砂，其混凝土耐久性能確實(shí)是有問(wèn)題的。但也有補(bǔ)救措施，比如采用噴涂型阻銹劑，將阻銹劑噴涂在混凝土結(jié)構(gòu)外表面，滲透擴(kuò)散到鋼筋表面，形成額外的保護(hù)膜，起到阻隔氯離子的作用，從而提高鋼筋的抗銹蝕能力，改善既有結(jié)構(gòu)的耐久性能。

【推薦】

【創(chuàng)新】南洋理工大回收利用粉煤灰 制造3D打印混凝土

【趨勢(shì)】從內(nèi)燃機(jī)展會(huì)看行業(yè)未來(lái)發(fā)展方向

【業(yè)界】香港將舉行“一帶一路”高峰論壇 聚焦基建與東盟機(jī)遇

【資訊】史上最嚴(yán)限產(chǎn)：京津冀10月水泥全停！
