在每年的冬春交替和春季的混凝土工程施工中，混凝土澆筑最易出現(xiàn)裂縫，很多人不了解其中的原因，對此表示不理解，均認(rèn)為此時氣候適中溫度不高不低，不應(yīng)該出現(xiàn)此類質(zhì)量問題，于是對混凝土的原材料和混凝土本身產(chǎn)生懷疑。

實(shí)則不然，春季氣溫多變，干燥、大風(fēng)、高溫天氣你方唱罷我登場，由于天氣多變，促使新拌混凝土失水加劇，塑性收縮增加。

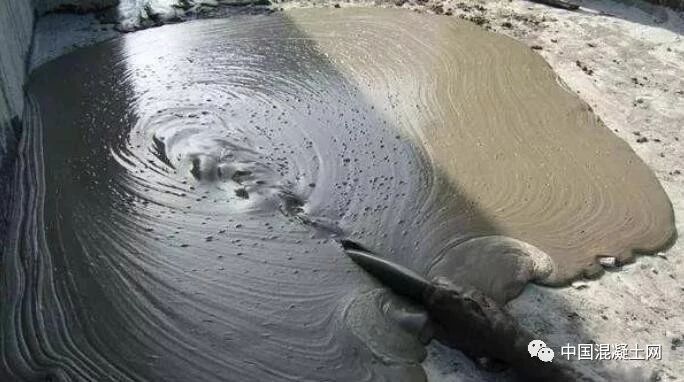

由于商品混凝土的坍落度大、砂率大、膠凝材料用量大，特別是泵送混凝土，更加劇了混凝土的收縮。所以混凝土澆筑容易出現(xiàn)裂縫。

針對這種情況，小編根據(jù)春季施工的特點(diǎn)應(yīng)相應(yīng)的技術(shù)措施，整理了以下幾點(diǎn)施工單位應(yīng)注意的事項(xiàng)，幫助施工單位在春季的混凝土施工中，防范和減少各種混凝土問題的出現(xiàn)。

1.材料控制

加強(qiáng)原材料質(zhì)量把關(guān)，嚴(yán)格控制砂、石材料含泥量，加大摻合料的檢測和使用摻量，因?yàn)榇思竟?jié)溫度變化較大，混凝土強(qiáng)度增長不正常，應(yīng)盡量減少摻合料的使用。杜絕使用不合格原材料，外加劑使用要多調(diào)整，外加劑對混凝土性能影響較大，溫度或高或低使得混凝土凝結(jié)時間晝夜均不相同。

2.振搗、二次振搗和多次抹面

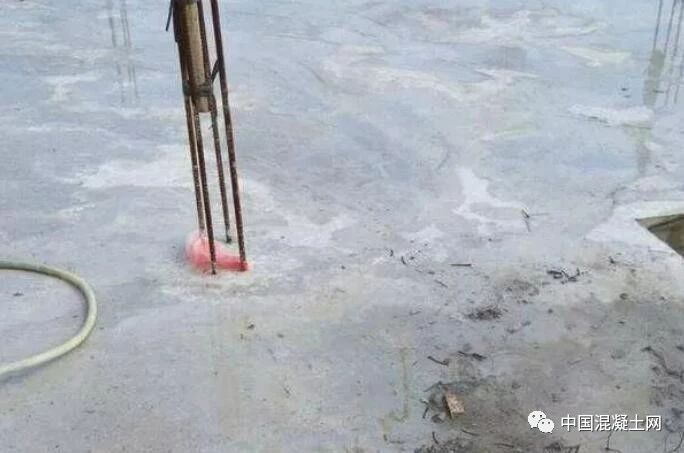

在施工過程中應(yīng)對混凝土進(jìn)行充分振搗，做到不漏振，不過振。施工人員應(yīng)根據(jù)商品混凝土的特點(diǎn)，做好二次振搗和抹壓，使塑性收縮裂縫及時充分愈合。采用二次振搗可以消除因塑性沉降而引起的內(nèi)分層，阻斷因泌水而留下的連貫通道，改善骨料界面結(jié)構(gòu)，提高混凝土強(qiáng)度和抗?jié)B透能力。

在干燥的春季，混凝土摻了高效緩凝減水劑后，表面被風(fēng)干，水分蒸發(fā)很快，表面形成一層“硬殼”。當(dāng)氣溫較高并蒸發(fā)量大時，應(yīng)采用邊噴水霧的方法，可以解決混凝土“結(jié)殼”的現(xiàn)象。

3.現(xiàn)場養(yǎng)護(hù)

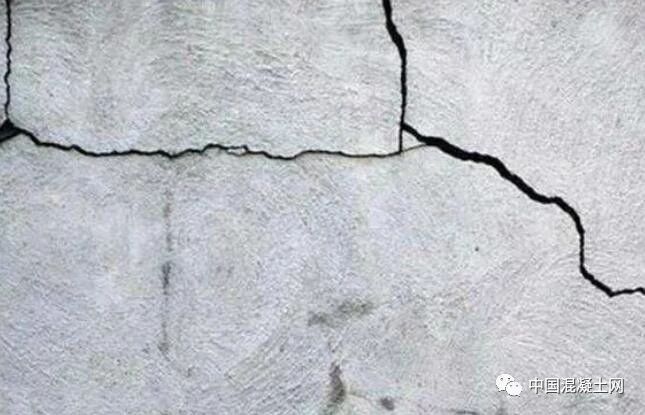

混凝土澆筑后，若表面不及時覆蓋、澆水養(yǎng)護(hù)，表面水分迅速蒸發(fā)，很容易產(chǎn)生收縮裂縫。特別在相對濕度低、風(fēng)速大的情況下，干縮更容易發(fā)生。有資料表明，當(dāng)風(fēng)速為16m/s時，混凝土中的水分蒸發(fā)速度為無風(fēng)時的四倍。

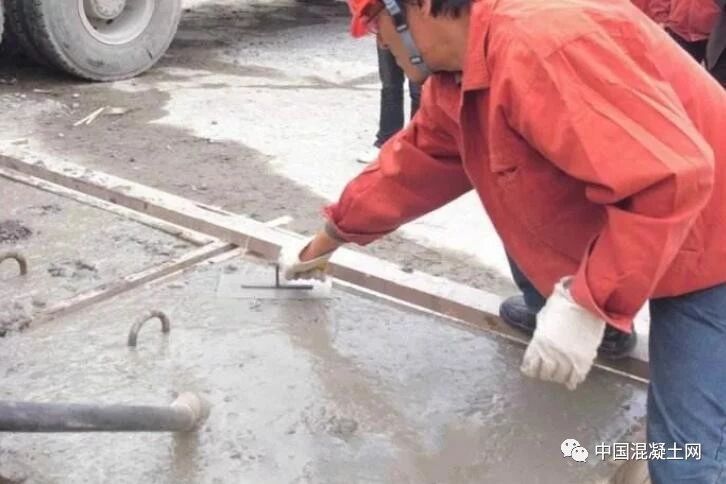

目前，有些施工工地在澆筑混凝土?xí)r，不能做到及時覆蓋保溫養(yǎng)護(hù)。一般總要等到最后一遍抹光結(jié)束后才覆蓋，還有好多工地根本不覆蓋，或只是派人隔幾小時去澆一次水。在第一次抹平后，立即用塑料薄膜覆蓋，不讓水分蒸發(fā)掉，依靠混凝土自身的水分進(jìn)行保濕養(yǎng)護(hù)。需進(jìn)行第二次抹光時，揭開薄膜，抹完了仍要覆蓋好。保濕養(yǎng)護(hù)不得少于7d，抗?jié)B等有特殊要求的工程養(yǎng)護(hù)時間不少于14d。

4.拆模的時間

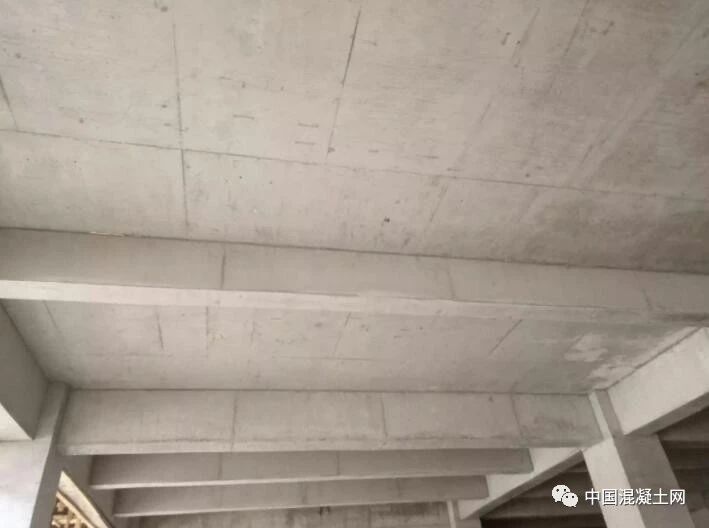

混凝土拆模時，要注意拆模的時間及順序。對于梁、墻板等結(jié)構(gòu)應(yīng)適當(dāng)延長拆模時間，拆模后應(yīng)繼續(xù)采取措施進(jìn)行養(yǎng)護(hù)。且不易在樓板上進(jìn)行施工作業(yè)或堆放重物，以減少或避免鋼筋混凝土結(jié)構(gòu)產(chǎn)生收縮變形裂縫。

5.關(guān)于凝結(jié)時間

春季氣溫多變，晝夜溫差大，晚上氣溫較低，易使凝結(jié)時間延長，應(yīng)注意做好保溫養(yǎng)護(hù)工作。

商品混凝土公司也采取措施，嚴(yán)格控制坍落度及外加劑用量，特別是使用緩凝型高效減水劑時，更要注意溫度對混凝土凝結(jié)時間的影響。
