配制混凝土前，將基層和模板澆水濕透，避免吸收混凝土中的水分，混凝土澆筑后，對(duì)裸露表面應(yīng)及時(shí)用潮濕材料覆蓋，認(rèn)真養(yǎng)護(hù)，防止強(qiáng)風(fēng)吹襲和烈日曝曬；

在氣溫高、溫度低或風(fēng)速大的天氣施工，混凝土澆筑后，應(yīng)及早進(jìn)行噴水養(yǎng)護(hù)，使其保持濕潤(rùn)；

大面積混凝土宜澆完一段，養(yǎng)護(hù)一段。在炎熱季節(jié)，要加強(qiáng)表面的抹壓和養(yǎng)護(hù)工作。

如混凝土巴硬化，可向裂縫內(nèi)裝入干水泥粉，或在表面抹薄層水泥砂漿進(jìn)行處理；

對(duì)于預(yù)制構(gòu)件，也可在裂縫表面涂環(huán)氧膠泥或粘貼環(huán)氧玻璃布進(jìn)行封閉處理，以防鋼筋銹蝕。

振搗要充分，但避免過度；
加強(qiáng)混凝土配制和施工操作控制，不使水灰比、砂率、坍落度過大；
可先澆筑深部位，靜停2-3h，待沉降穩(wěn)定后，再與上部薄截面混凝土同時(shí)澆筑，以避免沉降過大導(dǎo)致裂縫。

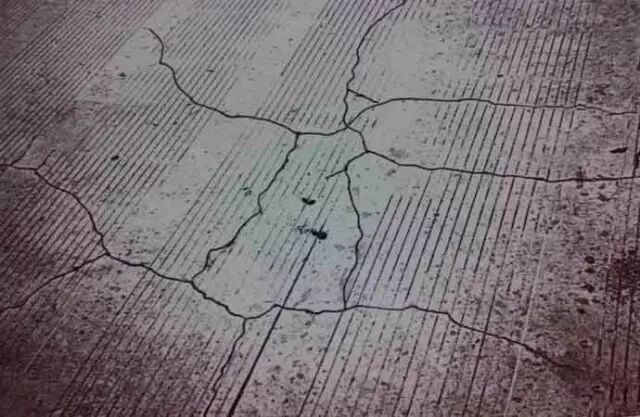

寬度較細(xì)，多在0.05-0.2mm之間。走向縱橫交錯(cuò)，沒有規(guī)律性，裂縫分布不均。

或者平臥長(zhǎng)型構(gòu)件水分蒸發(fā)，產(chǎn)生的體積收縮受到地基或墊層的約束，而出現(xiàn)干縮裂縫。

大面積結(jié)構(gòu)裂縫常縱橫交錯(cuò)，表面溫度裂縫多發(fā)生在施工期間，較深的或貫穿的裂縫多發(fā)生在澆后2-3個(gè)月或更長(zhǎng)時(shí)間，縫寬受溫度變化影響交明顯，冬期較寬，夏季較細(xì)。沿截面高度，裂縫大多呈上寬下窄狀，但個(gè)別也有下寬上窄情況，遇頂部或底板配筋較多的結(jié)構(gòu)，有時(shí)也有出現(xiàn)中間寬兩端窄的梭形裂縫。

表面溫度裂縫，多由于溫差較大引起的。混凝土結(jié)構(gòu)構(gòu)件，特別是大體積混凝土基礎(chǔ)澆筑后，在硬化期間水泥放出大量水化熱，內(nèi)部溫度不斷上升，使混凝土表面和內(nèi)部溫差較大。當(dāng)溫度產(chǎn)生非均勻的降溫差時(shí)，將導(dǎo)致混凝土表面急劇的溫度變化而產(chǎn)生較大的降溫收縮，此時(shí)表面受到內(nèi)部混凝土的約束，將產(chǎn)生很大的拉應(yīng)力，而混凝土早期抗拉強(qiáng)度很低，因而出現(xiàn)裂縫。但這種溫差僅在表面處較大，離開表面就很快減弱，因此，裂縫只在接近表面較淺的范圍出現(xiàn)，表面層以下結(jié)構(gòu)仍保持完整。

深進(jìn)的和貫穿的溫度裂縫多由于結(jié)構(gòu)降溫差較大，受到外界的約束而引起的，當(dāng)大體積混凝土基礎(chǔ)、墻體澆筑在堅(jiān)硬地基或厚大的老混凝土墊層上時(shí)，沒有采取隔離層等放松約束的措施，如果混凝土澆筑時(shí)溫度很高，加上水泥水化熱的溫升很大，使混凝土的溫度很高，當(dāng)混凝土降溫收縮，全部或部分地受到地基、混凝土墊層或其它外部結(jié)構(gòu)的約束，將會(huì)在混凝土內(nèi)部出現(xiàn)很大的拉應(yīng)力，產(chǎn)生降溫收縮裂縫。這類裂縫較深，有時(shí)是貫穿性的,將破壞結(jié)構(gòu)的整體性。
