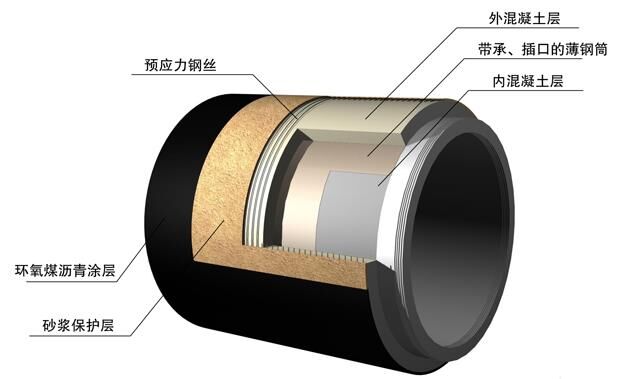

什么叫預應力混凝土構造？為什么對構件要施加預應力？

答：（1）所謂預應力砼構件就是在構件受荷之前（制造階段），人為給拉區砼施加預壓應力，受荷之后（運用階段）首先要對消拉區砼的預壓應力，若再加荷拉區砼開裂，直至損壞為止。

（2）普通混凝土抗裂性很差 。 混凝土的極限拉應變很低，只要0。0001～0。0015，這時鋼筋應力僅20～30N÷mm2，另外進步混凝土的強度也不顯著高強資料得不到充足運用 。裂痕寬度個別應限制在0。2～0。3mm以內，受拉鋼筋應力最高也只能到達150～250N÷mm2構造自嚴重運用性能不好。普通混凝土構造不能適應現代化建立大跨度和大空間的須要，由于無法采取高強度的資料，勢必招致截面尺寸過大和自重過大。

對比普通鋼筋混凝土構造和預應力鋼筋混凝土構造的差別，它們各自有何優缺陷？

答：（1）預應力混凝土構造中，混凝土的強度等級要高，鋼筋的強 度也要高；普通混凝土構造中采取高強資料不能充足運用。

（2） 預應力水平較高預應力混凝土構造，性能猶如均質彈性材 料。而普通鋼筋混凝土在運用荷載作用下的性能是非線性的。

（3）預應力混凝土構造剛度大，撓度小，裂痕寬度小。

（4） 一旦預應力被戰勝后，預應力混凝土和普通混凝土構造就沒有實質上的不同，因此正截面承載力是一樣的； 預應力混凝土梁的斜截面抗剪強度高于普通混凝土，因此預應力混凝土梁的腹板可做得較薄，大大加重了自重。

為什么在普通鋼筋混凝土中不能有效地運用高強鋼材和高強混凝土？而在預力混凝土構造中卻必需采取高強鋼材和高強混凝土？

答：（1）混凝土的極限拉應變很低，只要0。0001～0。0015，這時鋼筋應力僅20～30N÷mm2，另外進步混凝土的強度也不顯著，普通混凝土抗裂性很差；關于許可開裂構件，裂痕寬度個別應限制在0。2～0。3mm以內，這時受拉鋼筋應力最高也只能到達150～250N÷mm2；綜上剖析可知；高強資料得不到充足運用。

（2）從制造到運用歷程中鋼筋完成的，鋼筋始終處于高拉應力狀況，同時還存在預應力喪失，所以鋼筋強度要高；制造歷程中，預壓區的混凝土遭到對比的壓應力，所以混凝土強度也必須要高；預應力構造采取大跨度構造為了加重自重，減小截面尺寸，也必定采取高強資料。

【推薦】

【文化】你沒見過的混凝土音響及咖啡機

【業界新聞】‘綠色低碳’乃是混凝土最終的發展方向

【妙招】雨季施工，你知道這些么
