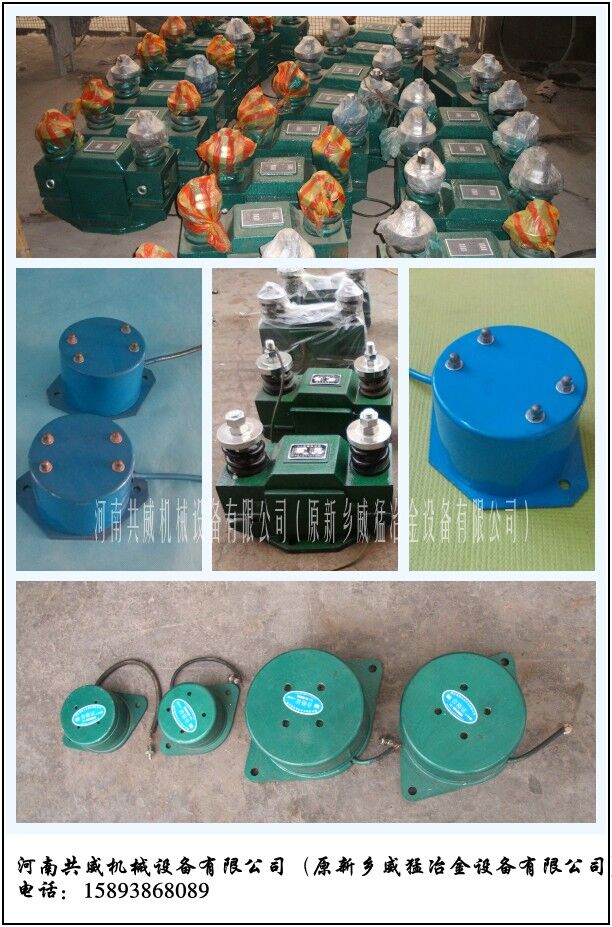

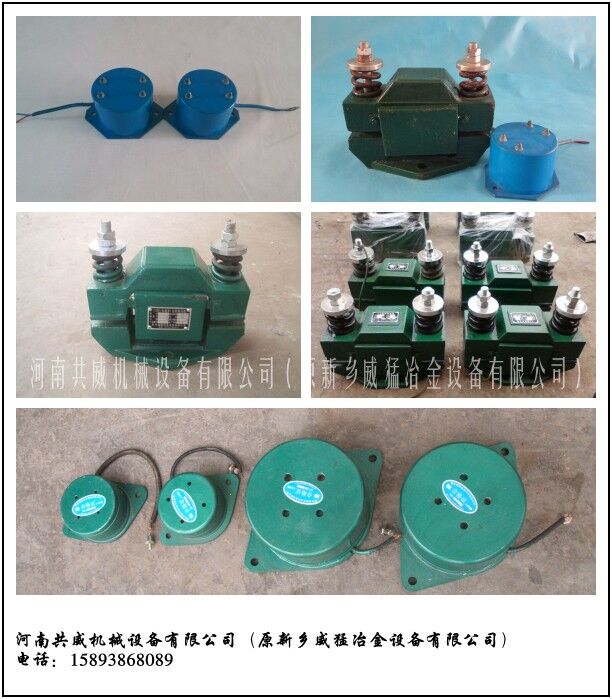

點擊下圖片即可查看大圖
CZ10電磁倉壁振動器，振動力10kg，功率0.08kw，電壓220v，電流0.11A，振動頻率3000次/分，適合0.6-0.8mm厚的料倉
CZ50電磁倉壁振動器，振動力50kg，功率0.03kw，電壓220v，電流1A，振動頻率3000次/分，適合1.2-1.6mm厚的料倉
CZ100電磁倉壁振動器，振動力100kg，功率0.1kw，電壓220v，電流1.6A，振動頻率3000次/分，適合2.5-3.2mm厚的料倉
CZ200電磁倉壁振動器，振動力200kg，功率0.06kw，電壓220v，電流1A，振動頻率3000次/分，適合1.0-4.0mm厚的料倉
CZ250電磁倉壁振動器，振動力250kg，功率0.06kw，電壓220v，電流1A，振動頻率3000次/分，適合1.0-4.0mm厚的料倉
CZ400電磁倉壁振動器，振動力400kg，功率0.15kw，電壓220v，電流2.3A，振動頻率3000次/分，適合3.0-8.0mm厚的料倉
CZ600電磁倉壁振動器，振動力600kg，功率0.15kw，電壓220v，電流2.3A，振動頻率3000次/分，適合3.0-8.0mm厚的料倉
CZ800電磁倉壁振動器，振動力800kg，功率0.2kw，電壓220v，電流3.8A，振動頻率3000次/分，適合6-14mm厚的料倉
CZ1000電磁倉壁振動器，振動力1000kg，功率0.2kw，電壓220v，電流3.8A，振動頻率3000次/分，適合6-14mm厚的料倉
料倉直徑不大于1米則需一臺即可，料倉直徑大于1米的應在料倉側面板安裝兩臺即可。應注意此兩臺裝置的水平安裝位置應相差50-100mm;在圓錐形料倉的應用，建議原則上應安裝兩臺裝置在相對的側面板上，每臺應裝在側面板的垂直中心線上；在容量比較大的上部是混凝土料倉，下部是鋼板結構的料倉，安裝部位周長小于4米的安裝一臺裝置即可，大于4米的應每隔4-6米安裝一臺。
CZ電磁倉壁振動器/防閉塞裝置安裝方法：
1。全鋼板制料倉：倉壁振動器/防閉塞裝置應當焊接在料倉倉壁面上。
2。全混凝土料倉及帶加強鋼筋制料倉，在倉內應敷設振動板，倉壁振動器/防閉塞裝置應焊在振動板上。
3。上部為混凝土料倉，下部為鋼制料斗。倉壁振動器/防閉塞裝置應當焊接在干制料斗壁面上。
4。貯存純粗塊物料的料倉，這種物料的料倉，無論形式如何，均應在倉內敷設振動板。倉壁振動器/防閉塞裝置應焊在振動板上。
5。溜槽：倉壁振動器/防閉塞裝置應焊在溜槽易粘，堵料的部位上。
CZ電磁倉壁振動器安裝位置：
（1）圓錐形料倉：振動器應安裝在料倉下部沿倉高1/4或小于1/4的位置上。對于難以處理的物料應在對側面的不同高度上再安裝一臺。
（2）角形料倉：應安裝在料倉上部某一面沿倉高1/4或小于1/4處中心線上。若要求其它三方面或拐角部也產生振動，或對于難以處理的物料，則應在對側面不同高度上再安裝一臺。
（3）拋物線形料倉：對于大的拋物線形料倉，振動器應安裝在距料倉口20-25厘米處的中心線上。若有垂直加強筋通過時，則需靠近加強的地方安裝。
（4）底部傾斜料倉：振動器應安裝在最低位置。這樣做不僅能對料倉產生振動，而且可促進出口物料的流動。
（5）平底中心出口料倉：由于靜止角的原因，物料在底部會產生死角，形成料倉“底”，故振動器應安裝在靜止角斜面與料倉側面相交點稍高的位置。
（6）有垂直側面的料倉：振動器應安裝在與垂直面相對的側面，靠近出口端沿倉高1/4或小于1/4處
（7）木制料倉：不應把振動器直接安裝在倉壁上，而應在料倉里襯上塊鋼板，作為振動板。然后把振動板和振動器一并緊固在料倉壁上。
（8）混凝土料倉：振動器安裝的方法和木制料倉一樣，需附加振動板。
（9）斜面槽：對于厚度小于3-3.5毫米的料槽，若在中心線靠下一點的部位安裝，便會在料槽下端產生強烈的振動。用于圓筒形料槽時，可先把振動器裝在平板上，然后用U形螺栓固定在管子上。安裝單臺振動器時，一般應裝在溜槽下端40%的位置上。安裝多臺時，應保證同步運行，最下部的一臺應裝在距離溜槽端部45-60厘米處。
CZ型的電磁倉壁振動器，它是起一個輔助的作用。當料倉內物料發生堵塞的時候讓它振動，物料振動通順了就把倉壁振動器停了。圓型的密封性好，可以在粉塵大的地方使用。用的是220v交流，單相電。電磁倉壁振動器可以配用電控箱，不要電控箱時用二極管來代替。
CZ電磁倉壁振動器用途及特點：
CZ型倉壁振動器是靠高頻振動和沖擊力，有效地消除物料由于內摩擦，潮解，帶電、成份偏析等原因而引起的堵塞、搭拱現象，使物料從料倉口順利排出。保證穩定地供料所必需的設備。CZ型倉壁振動器已廣泛地應用于礦山、冶金、化工、建材、機械等各行業中。 CZ型倉壁振動器具有體積小、重量輕、結構簡單、耗電量低和維修量小的特點。
CZ電磁倉壁振動器型號技術參數表：
|
項目/型號 |
CZ10 |
CZ50 |
CZ100 |
CZ250 |
CZ400 |
CZ800 |
|
CZ200 |
CZ600 |
CZ1000 |
||||
|
振動力(kg) |
10 |
50 |
100 |
250 |
600 |
1000 |
|
有效功率(KW) |
0.008 |
0.03 |
0.1 |
0.06 |
0.15 |
0.2 |
|
工作電壓(V) |
220 |
220 |
220 |
220 |
220 |
220 |
|
電源頻率(HZ) |
50 |
50 |
50 |
50 |
50 |
50 |
|
工作電源(A) |
0.11 |
1 |
1.6 |
1 |
2.3 |
3.8 |
|
振動頻率(次/分) |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
振動體掁幅(mm) |
1.5 |
1.5 |
1.5 |
2 |
2 |
2 |
|
控制方式 |
半波整流 |
半波整流 |
半波整流 |
半波整流 |
半波整流 |
半波整流 |
|
整機重量(kg) |
2 |
7.5 |
22 |
22 |
58 |
119.3 |
|
適于安裝料倉壁厚(mm) |
0.6-0.8 |
1.2-1.6 |
2.5-3.2 |
1.0-4.0 |
3.0-8.0 |
6.0-14 |
注：適于安裝料倉壁厚其板值供參考。
