TD42熱動力蒸汽疏水閥特點
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為8℃，漏汽率小于實際排量3%，最大背壓50%。
結構簡單，安裝維修方便。
工作原理疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

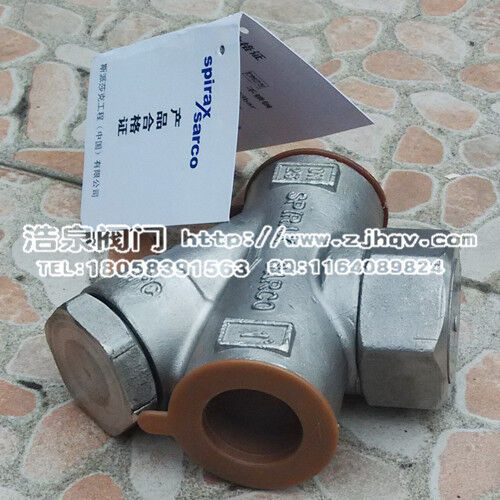

斯派莎克TD42熱動力式疏水閥
斯派莎克熱動力型蒸汽疏水閥TD42、TD52M、TD32F、TD3-3、TD45、TD62、TD120
SpiraxSarco斯派莎克TD42疏水閥結合了安全可靠、結構簡單和效率高的特點，其最大工作壓力可達120barg。
Spirax Sarco斯派莎克TD熱動力疏水閥系列的用戶遍及全世界的原因在于以下各項特點：
1）本體結構結實、簡單、重量輕。操作壓力范圍大。
2）只有一個活動部件一個硬化的不銹鋼蝶片，具有很長的使用壽命。同時可具止回閥的功能。
3）間歇式噴放排水及迅速緊密的關閉，保證無泄漏。
4）可承受過熱、水錘、冷凍、腐蝕性冷凝水。
5）碟片落入閥座時發出的喀嚓聲、便于檢測工作性能。
6）在任何安裝位置下均能正常工作。
上述特點組成了通用性強可靠性高的熱動力蒸汽疏水閥。
斯派莎克spiraxsarcoTD熱動力疏水閥是蒸汽主管道，蒸汽伴熱線、加套管、盤管加熱式儲存罐、槽，以及復式平燙機等廣泛用途的理想選擇。TD型疏水閥如安裝在戶外，且氣候條件比較嚴寒時，建議對閥門保溫或在閥帽上配置一個隔熱罩，減少熱損耗以及氣候?qū)幼餮h(huán)頻率的影響，可減少磨損，延長使用壽命。對于可能出現氣鎖現象，可選擇帶防氣鎖碟片的熱動力疏水閥，或另安裝單獨的排氣閥。

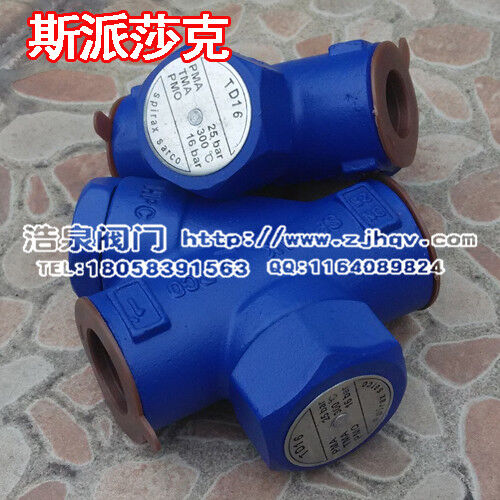

斯派莎克spiraxsarco熱動力疏水閥規格齊全，能滿足不同用戶的需要，其中主要產品有：TD16、TD16F、TD25、TD32F、TD42L/H、TD42S2、TD52M、BTD52L、TD45、TD62M、TD120等，其中BTD52L可適用于潔凈蒸汽系統，而TD45在供貨時將隔熱罩作為標準配置。
