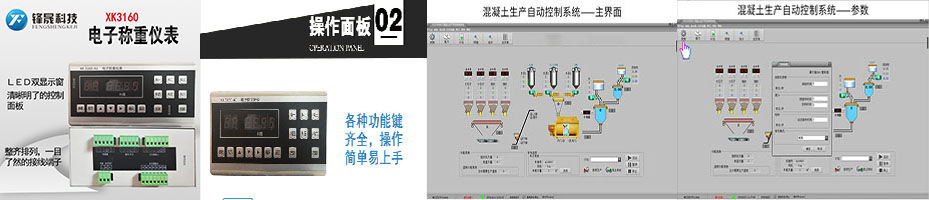

鋒晟自動化設備有限公司建新XK3160A1配料機水泥秤控制柜稱重儀表詳情介紹
建新XK3160A1配料機水泥秤控制柜稱重儀表，主要為建筑機械中商業混凝土攪拌站配料設計系統，用于提高配料精度、提高配料過程自動化程度的控制儀表。采用微處理器等先進的集成電路技術，設計先進，工藝優良，可靠性高，具有很強的抗干擾、抗雷擊能力，使其能在惡劣的環境下使用。
產品特點：
具備RS485通訊接口，可實現聯機群控（選配）；
使用軟件全數字式調校功能；
集稱重顯示器與配料控制器為一體；
可控制多達四種或六種不同種類的物料的喂料；
提供兩種卸料控制方式；
灌數控制功能；
按鍵去皮功能；
自動去皮功能；
具有落差手動預置、自動修正功能；
實用軟件全數字式調校功能；
灌數顯示和配料狀態指示；
一般規格
電源：交流220V
功耗：9W
工作環境溫度：0~50°c
工作環境濕度：≤90%RH（無凝露）
模擬測量部分
橋源：5V±5%,最大負載能力150mA
信號范圍：0~25mV
顯示分度數：最大9999d
開關輸入部分
內部提供直流12V驅動電源，不能驅動除開接點外的其他負載。
開關輸出部分
外接電源：交流22V
觸電容量：≤1A
按鍵
參數操作區
清零鍵
在“停止”狀態下，按下該鍵0.5秒以上，校皮重。
參數鍵
在任意狀態下，按下該鍵，進入輸入密碼狀態。
輸入不同密碼進入菜單不同，詳細見附錄1參數列表。
配方鍵
在任意狀態下，按下該鍵，進入配方設定操作。
△鍵
更改數據大小或選擇數據。長按0.5秒以上，啟動儀表。
▽鍵
更改數據大小或選擇數據。長按0.5秒以上，停止儀表。
確認鍵
更改數據后確認鍵保存，并進入下一參數（數值未改變的參數，不保存直接進入下一參數）。長按0.5秒以上，打印上盤記錄。
返回鍵
在任意狀態下，不做任何操作，直接返回常規界面（常規界面：即儀表顯示停止、暫停或運行的狀態，可以看到當前工作的狀態）。
手動操作區（常規界面有效）
料一鍵
在常規界面，任意時刻，無論儀表是否在配料，按下料一鍵儀表都將輸出料一配料，料一鍵松開時，若當前不在自動配料一狀態，料一輸出將斷開。注：手動區，一次最多支持一個按鍵，先按下有效。
料二至料六鍵（六種料版本料五料六有效）、左卸、右卸鍵。
控制器后面板說明
端子說明
|
端子標識 |
端子名稱 |
說明 |
|
E+ E- SHD S- S+ |
傳感器 |
分別接到稱重傳感器的5根線上 |
|
GND T R |
打印 |
GND T R連接打印機 |
|
CM XR XL ZT QD |
開關量輸入 |
接手柄或按鈕 |
|
L N |
電源接線 |
分別接AC220V火線及零線 |
|
M1 M2 M3 M4 M5 ML MR COM |
開關量輸出 |
接配料及卸料控制電機或電磁閥等 |
