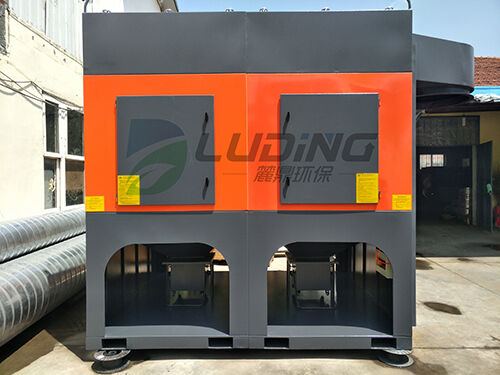

點擊下圖片即可查看大圖
除塵器組成：
濾筒除塵器由進風管、排風管、箱體、灰斗、清灰裝置、濾筒及電控裝置組成。
濾筒在濾筒除塵設備中的布置很重要，濾筒可以垂直布置在箱體花板上，也可以傾斜布置在花板上，用螺栓固定，并墊有橡膠墊，下部分為過濾室，上部分為凈氣室，濾筒除了用螺栓固定外，更方便的方法是自動鎖緊裝置和橡膠裝置，這兩種方法對安裝和維修都十分方便
工作原理：
含塵氣體進入濾筒除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到一定的設定值時，PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排出到灰桶內。
性能特點：
（1）采用沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好；
（2）凈化效率高，對于亞微米以上的粉塵有99以上的凈化效率，設備運行阻力低，有效節約除塵系統的能耗；
（3）塵氣入口設置擋塵板，有緩沖及耐磨作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命；
（4）濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至很少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費；
（5）模塊式組合，大小可以隨意選擇，可以擴大原有組合，增加除塵機組，而不需要對原有設備進行太多的改動。
