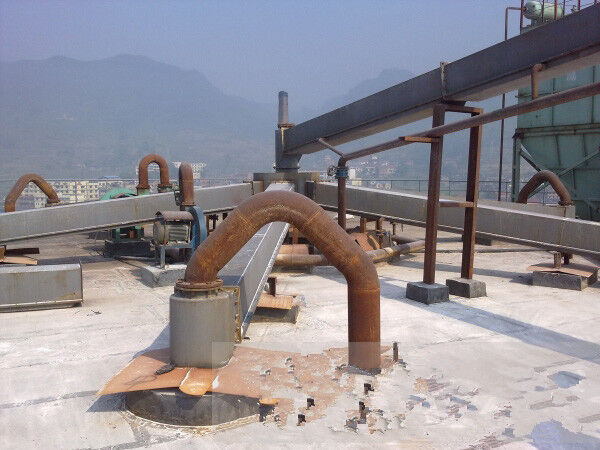

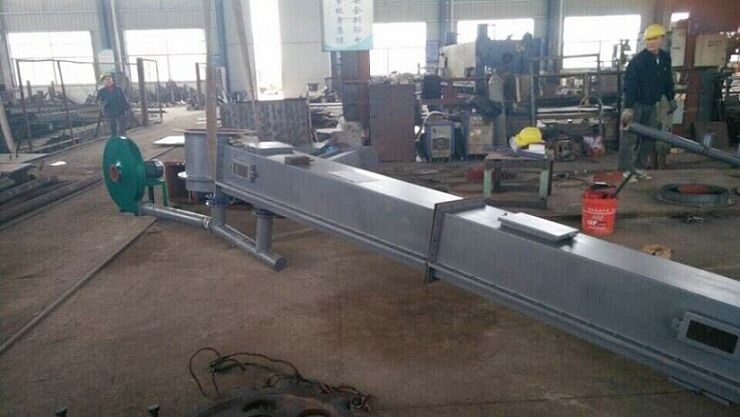

空氣輸送斜槽產品說明書
一）空氣輸送斜槽的技術性能如下：
1、輸送物料狀態：干燥粉狀或粒徑在3～6mm以下易充氣的粉粒料，允許表面水份在0.8%左右，否則會引起淤滯不暢，甚至堵塞。2、輸送量：斜槽的輸送量受較多因素的影響，往往變化很大，根據理論計算，結合實際使用情況綜合分析。
斜槽與其它輸送機械不同，輸送量過低，往往不能順利輸送物料。相反，適當增大料層高度可提高物料氣化均勻性，但應注意保持料層厚度為料道（上殼體）高度的1/4～1/3左右，注意根據生產率選擇合適的槽寬。料層過厚過薄都會對輸送產生不良影響。
3、輸送斜度：斜槽的布置形式為沿著物料的輸送方向傾斜向下布置，斜度一般為4%～10%，應盡量采用較大的斜度，可提高輸送效率。物料表面水分在0.6～0.8%時，建議選取10%的斜度。
4、耗氣量與氣壓：根據斜槽的斜度與物料的形狀特性，耗氣量在1.5～3 m3／m2透氣層·min之間變動，一般可按2 m3／m2透氣層·min考慮。進風壓力4000～6000Pa，大規格長斜槽取偏大值，一般可按5000Pa考慮。
二）空氣輸送斜槽的部件組成：
標準槽：斜槽的主要構成部份，其長度為3m；
非標準槽：用于滿足工藝布置尺寸中不足3m的部份。通常取250mm的倍數。
進料溜管：為減少進料口下透氣層局部磨損用的緩沖板，在安裝現場可按安裝總圖繪出的入料管位置，和入料溜板施工圖中的尺寸鉆孔固定。
90°彎槽：輸送線路中轉90°用，分左向和右向兩種。
三通槽：輸送線路中改向用，分左向和右向兩種。
四通槽：分一進三出、三進一出兩種。
截氣閥：在斜槽的一分支部分停用時，可關閉相應截氣閥以保證物料充氣用風量或少開風機以減少耗費。
窺視窗：作于觀察物料流動情況。一般設在入料口后的2～3m處，于出料口中、彎槽、三通槽、四通槽的前面?，F場安裝時，可按總圖的安裝要求，焊在上殼體便于觀察的一側。
槽架：一般每4m斜槽設一槽架。注意不要太靠近槽體接口法蘭。
端蓋板：用于斜槽高端的密封堵板。
出料溜管：用于出料端口卸料。
透氣層：用來承托輸送物料，同時可使壓縮空氣均勻地透過它將物料“充氣”，使物料流態化。其材質有多種，用戶可按用途自定，我公司配用織物透氣層。
斜槽排風口：排風量按所需風量的1.5倍考慮。正常工作時，其上槽體壓力要求保持在零壓左右。
風機的選型：風機的風量、全壓、功率、轉速等按計算結果確定。通常配用9—19型離心式風機?，F有XQⅠ型、XQⅡ型斜槽高壓風機，其流量與全壓針對空氣輸送斜槽能很好匹配，價格相對較高，建議優先選配
