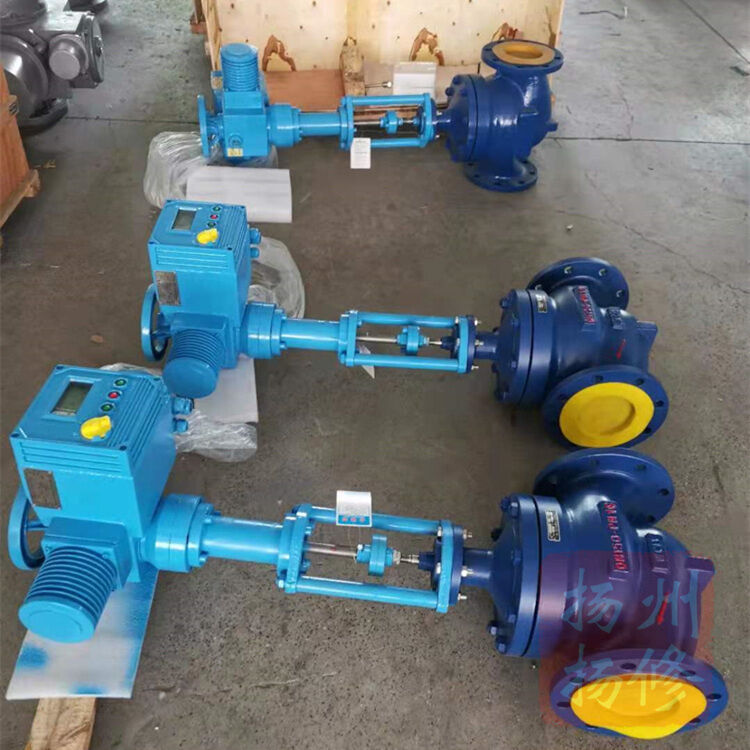

揚州揚修智能套筒調節閥ZDLM-16C/DN125

手機掃描查看

揚州揚修智能套筒調節閥ZDLM-16C/DN125；

工作電源:DC24V,AC220V,AC380V等 等級。

輸入控制信號:DC4-20MA或者DC1-5V。

反饋控制信號:DC4-20MA(負載電阻礙500歐姆以下)

通過接收工業自動化控制系統的信號(如:4~20mA)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。

電動調節閥的流量特性有:線性特性，等百分比特性及拋物線特性三種。

調節閥主要由閥體、套筒、閥瓣、閥桿等零件組成。套筒和閥瓣上都開有節流孔通過閥瓣在閥座內回轉來改變過流面積，調節流量。配F-2SB系列或其它型電動直行程執行器可實現遙控和自動控制。

調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。

⒈ 電動調節閥選用主要控制參數為:公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。

⒉ 對于要求流量和開啟高度成正比例關系的嚴格場合，應選用專用調節閥。球閥和蝶閥一般粗調時可以選用。

⒊閥門的密封性能是考核閥門質量優劣的主要指標之一。閥門的密封性能主要包括兩個方面，即內漏和外漏。內漏是指閥座與關閉件之間對介質達到的密封程度。外漏是指閥桿填料部位的泄露，中口墊片部位的泄露以及閥體因鑄造缺陷造成的泄露。外漏是不允許發生的。

⒋ 調節閥理想流量特性有快開、拋物線、線性、等百分比四種，需根據實際工作流量特性選擇具有合適流量特性的調節閥。流量特性的選擇原則見表1。

表1 按配管情況選擇閥門的特性

注:S=調節閥全開時的壓力損失/調節閥所在串聯支路的總壓力損失。

為了避免通過閥門的水流速過高并盡量節省水泵功耗，宜使閥門工作狀態的S≤0.7.

⒌ 調節閥公稱直徑的選取應根據所需閥門流通能力確定。調節閥公稱直徑不應過大或過小。過大，增加工程成本，并且閥門處于低百分比范圍內，調節精度降低，使控制性能變差。過小，增加系統阻力，甚至?xí)霈F(xiàn)閥門100%開啟時，系統仍無法達到設定的容量要求。

6、調節閥的調節壓差和關斷壓差

對于調節閥，其允許的調節壓差和關斷壓差是其選型的重要指標。實際壓差如高于調節閥允許的調節壓差，閥門會出現不能準確調節的問題，嚴重的會損傷閥門執行器。
